Placas Arduino

Descubre todas las placas Arduino disponibles con sus especificaciones técnicas detalladas, aplicaciones y características principales para tus proyectos de electrónica.

ESP32 vs Arduino: Comparación Rápida

CaracterísticaArduino UnoESP32Arduino Mega
Wi-Fi/Bluetooth❌ No✅ Integrado❌ No
Velocidad16 MHz240 MHz16 MHz
Pines E/S14 digitales30+ GPIO54 digitales
Precio aprox.$20-25$10-15$35-45

🔍 Respuesta rápida: ESP32 para proyectos IoT con Wi-Fi, Arduino Uno para principiantes, Arduino Mega para proyectos complejos con muchos sensores.

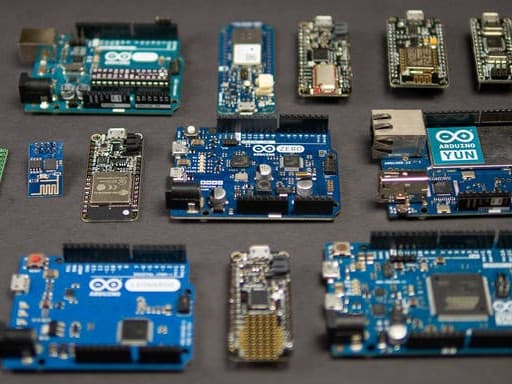

Placas Arduino Disponibles

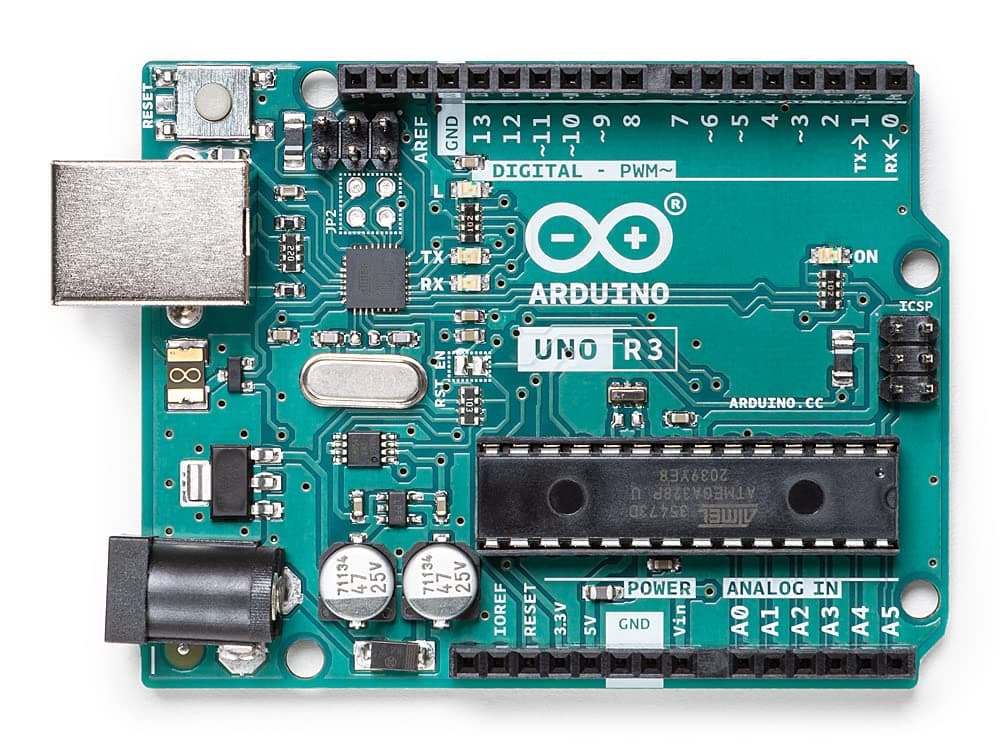

Arduino Uno Rev3

La placa Arduino más popular y ampliamente utilizada. Perfecta para principiantes y proyectos educativos. Basada en el microcontrolador ATmega328P con una arquitectura robusta y fácil de usar.

Microcontrolador

ATmega328P

Velocidad de Reloj

16 MHz

Memoria Flash

32 KB

Arquitectura

AVR

Especificaciones

E/S Digital14 (6 PWM)
E/S Analógica6 (0 DAC)
SRAM2 KB
Voltaje de Operación5 V

Características

Fácil de usar
Gran comunidad
Compatible con shields
Programación simple
Alimentación versátil

Aplicaciones

Proyectos educativos
Automatización del hogar
Robótica básica
Sensores IoT
Control de motores

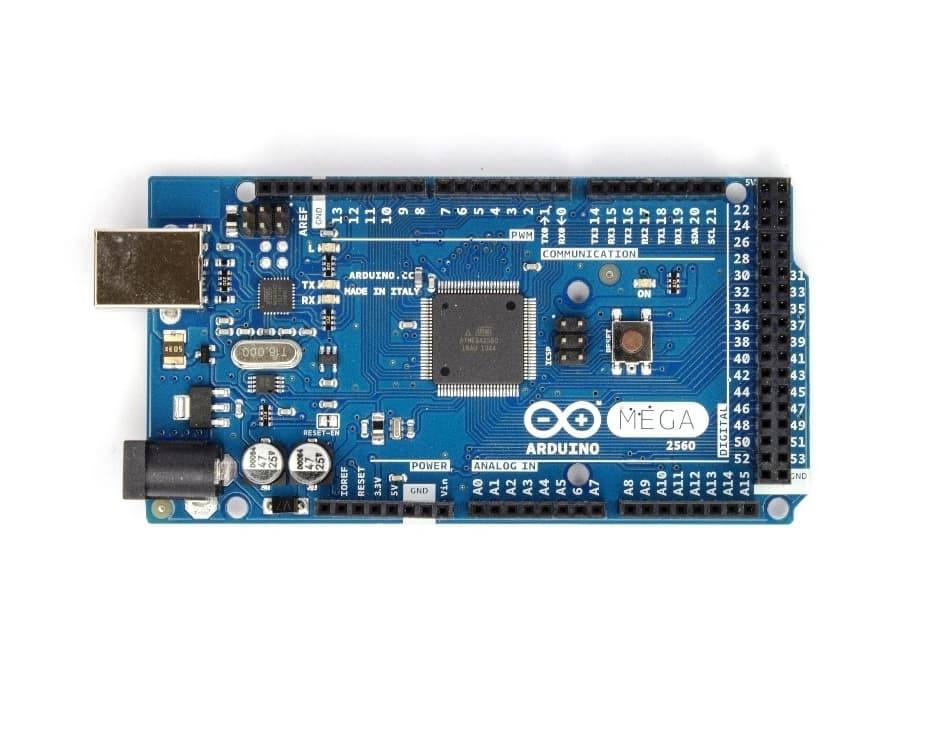

Arduino Mega 2560 Rev3

La placa Arduino con mayor capacidad de memoria y pines E/S. Ideal para proyectos complejos que requieren múltiples sensores y actuadores. Perfecta para aplicaciones industriales y sistemas avanzados.

Microcontrolador

ATmega2560

Velocidad de Reloj

16 MHz

Memoria Flash

256 KB

Arquitectura

AVR

Especificaciones

E/S Digital54 (15 PWM)
E/S Analógica16 (0 DAC)
SRAM8 KB
Voltaje de Operación5 V

Características

54 pines digitales
16 entradas analógicas
256KB memoria flash
Compatible con shields
Múltiples puertos serie

Aplicaciones

Sistemas industriales
Robótica avanzada
Adquisición de datos
Control CNC
Estaciones meteorológicas

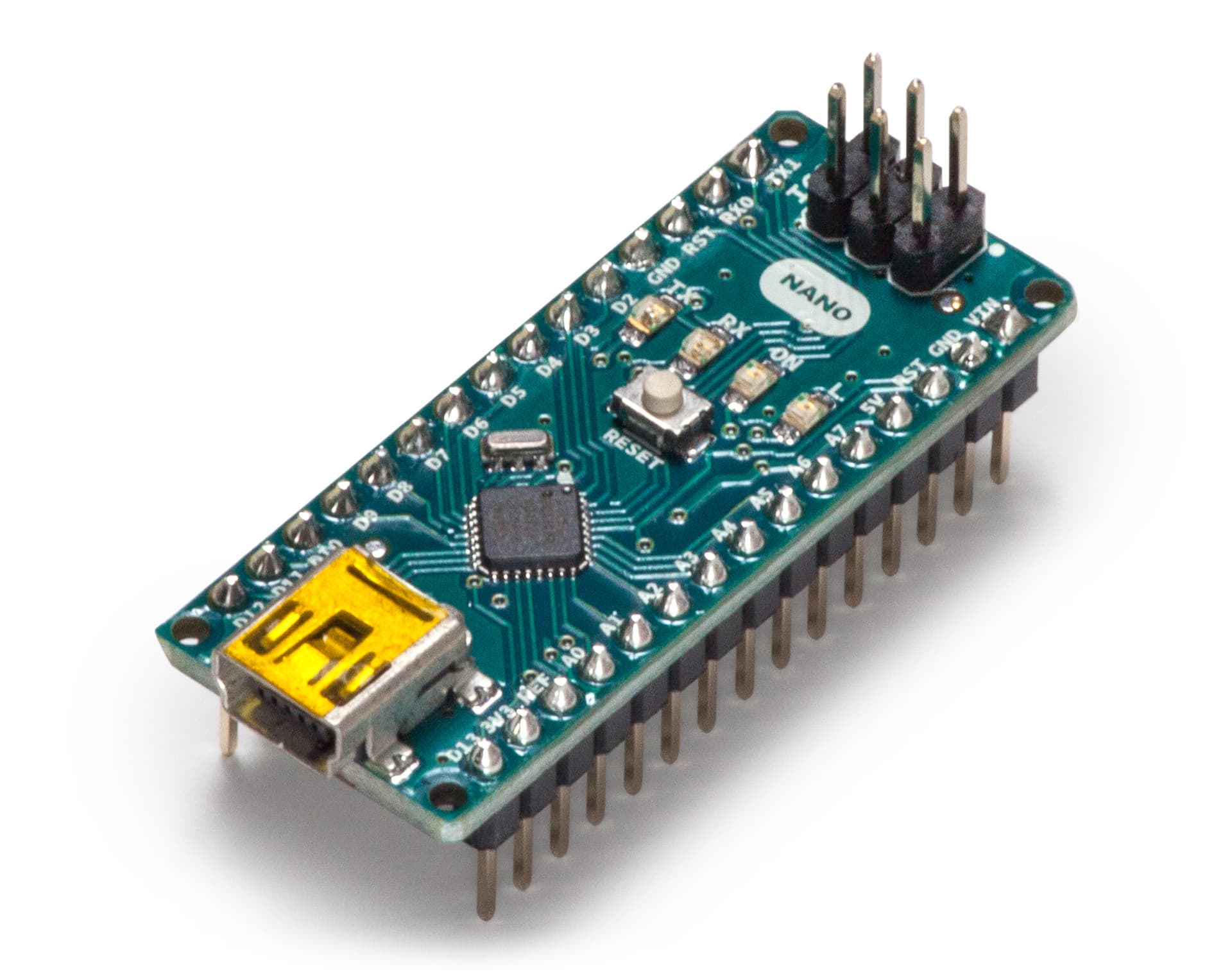

Arduino Nano

Versión compacta del Arduino Uno con el mismo microcontrolador pero en un formato mucho más pequeño. Ideal para proyectos donde el espacio es limitado y se necesita portabilidad.

Microcontrolador

ATmega328

Velocidad de Reloj

16 MHz

Memoria Flash

32 KB

Arquitectura

AVR

Especificaciones

E/S Digital22 (6 PWM)
E/S Analógica8 (0 DAC)
SRAM2 KB
Voltaje de Operación5 V

Características

Diseño compacto
Montaje en breadboard
Bajo consumo
Compatible con Uno
Fácil integración

Aplicaciones

Wearables
Drones pequeños
Sensores IoT
Proyectos portátiles
Prototipado rápido

Arduino Nano Every

Versión mejorada del Arduino Nano con mayor memoria flash y velocidad de reloj. Mantiene la compatibilidad de pines pero ofrece mejor rendimiento para aplicaciones exigentes.

Microcontrolador

ATMega4809

Velocidad de Reloj

20 MHz

Memoria Flash

48 KB

Arquitectura

AVR

Especificaciones

E/S Digital22 (5 PWM)
E/S Analógica8 (0 DAC)
SRAM6 KB
Voltaje de Operación5 V

Características

48KB memoria flash
20MHz reloj
Bajo consumo
Compatible con Nano
Mayor rendimiento

Aplicaciones

IoT avanzado
Procesamiento de señales
Control de tiempo real
Sensores múltiples
Comunicación serie

Arduino Leonardo

Arduino con USB nativo integrado que permite actuar como dispositivo HID (teclado, mouse). Ideal para proyectos de interfaz humana y control de computadoras.

Microcontrolador

ATmega32U4

Velocidad de Reloj

16 MHz

Memoria Flash

32 KB

Arquitectura

AVR

Especificaciones

E/S Digital20 (7 PWM)
E/S Analógica12 (0 DAC)
SRAM2.5 KB
Voltaje de Operación5 V

Características

USB nativo
Emulación HID
12 entradas analógicas
Compatible con shields
Programación simple

Aplicaciones

Simulador de teclado
Control de mouse
Interfaces HID
Juegos interactivos
Automatización PC

Arduino Micro

Versión ultra compacta del Leonardo con funcionalidad USB nativa. Combina el tamaño pequeño del Nano con las capacidades HID del Leonardo.

Microcontrolador

ATmega32U4

Velocidad de Reloj

16 MHz

Memoria Flash

32 KB

Arquitectura

AVR

Especificaciones

E/S Digital20 (7 PWM)
E/S Analógica12 (0 DAC)
SRAM2.5 KB
Voltaje de Operación5 V

Características

Muy compacto
USB nativo
HID compatible
20 pines E/S
Montaje breadboard

Aplicaciones

Dispositivos portátiles HID
Proyectos embebidos
Control remoto USB
Wearables avanzados
Interfaces compactas

Arduino Due

La primera placa Arduino basada en ARM de 32 bits con alta velocidad de procesamiento. Ideal para aplicaciones que requieren cálculos intensivos y procesamiento en tiempo real.

Microcontrolador

Atmel SAM3X8E

Velocidad de Reloj

84 MHz

Memoria Flash

512 KB

Arquitectura

ARM Cortex-M3

Especificaciones

E/S Digital54 (12 PWM)
E/S Analógica12 (2 DAC)
SRAM96 KB
Voltaje de Operación3.3 V

Características

ARM 32-bit
84MHz reloj
2 conversores DAC
96KB SRAM
54 pines E/S

Aplicaciones

Procesamiento de audio
Control de motores avanzado
Adquisición de datos rápida
Comunicaciones
Robótica profesional

Arduino MKR WiFi 1010

Placa IoT con conectividad Wi-Fi y Bluetooth integradas. Diseñada específicamente para proyectos de Internet de las Cosas con bajo consumo energético.

Microcontrolador

SAMD21 Cortex-M0+

Velocidad de Reloj

48 MHz

Memoria Flash

256 KB

Arquitectura

ARM

Especificaciones

E/S Digital8 (13 PWM)
E/S Analógica7 (1 DAC)
SRAM32 KB
Voltaje de Operación3.3 V

Características

Wi-Fi integrado
Bluetooth LE
Bajo consumo
ARM Cortex-M0+
Compatible IoT Cloud

Aplicaciones

Sensores IoT
Monitoreo remoto
Smart home
Edge computing
Telemetría

Arduino MKR Zero

Placa con capacidades de audio avanzadas y slot para tarjeta SD. Ideal para proyectos de audio digital, música y almacenamiento de datos.

Microcontrolador

SAMD21 Cortex-M0+

Velocidad de Reloj

48 MHz

Memoria Flash

256 KB

Arquitectura

ARM Cortex-M0+

Especificaciones

E/S Digital22 (12 PWM)
E/S Analógica7 (1 DAC)
SRAM32 KB
Voltaje de Operación3.3 V

Características

Bus I2S
Slot SD
DAC integrado
ARM 32-bit
Audio digital

Aplicaciones

Procesamiento audio
Grabación sonido
Música digital
Datalogging
Sintetizadores

Arduino Portenta H7

La placa Arduino más potente con procesador dual-core y capacidades industriales. Diseñada para aplicaciones profesionales de alta demanda y IoT industrial.

Microcontrolador

STM32H747XI dual-core

Velocidad de Reloj

480 MHz

Memoria Flash

18 MB (2 MB interno + 16 MB externo)

Arquitectura

ARM Cortex-M7/M4

Especificaciones

E/S Digital14 (12 PWM)
E/S Analógica6 (1 DAC)
SRAM8 MB (externo)
Voltaje de Operación3.3 V

Características

Dual-core
480MHz
18MB memoria
Ethernet
Nivel industrial

Aplicaciones

IoT industrial
Machine learning
Visión artificial
Edge AI
Automatización industrial

ESP32 DevKit V1

Microcontrolador potente con Wi-Fi y Bluetooth integrados. Ideal para proyectos IoT avanzados con conectividad inalámbrica. Ofrece dual core y gran capacidad de procesamiento para aplicaciones complejas.

Microcontrolador

ESP32

Velocidad de Reloj

240 MHz

Memoria Flash

4 MB

Arquitectura

Xtensa Dual Core LX6 32-bit

Especificaciones

E/S Digital36
E/S Analógica18 (2 DAC)
SRAM520 KB
Voltaje de Operación3.3 V

Características

Wi-Fi integrado
Bluetooth integrado
Dual core
Gran memoria
Múltiples protocolos

Aplicaciones

IoT y domótica
Estaciones meteorológicas
Control remoto WiFi
Sistemas de monitoreo
Drones y robótica avanzada

ESP32-S3 DevKit

Versión mejorada del ESP32 con mejor rendimiento y más memoria. Incluye soporte para USB OTG y Bluetooth 5.0. Ideal para aplicaciones que requieren procesamiento intensivo y conectividad avanzada.

Microcontrolador

ESP32-S3

Velocidad de Reloj

240 MHz

Memoria Flash

8 MB

Arquitectura

Xtensa Dual Core LX7 32-bit

Especificaciones

E/S Digital45
E/S Analógica20 (2 DAC)
SRAM512 KB
Voltaje de Operación3.3 V

Características

Mejor rendimiento
Más memoria
USB OTG
Bluetooth 5.0
AI acelerado

Aplicaciones

IA en el borde
Visión por computadora
Audio de alta calidad
IoT avanzado
Interfaces touch

ESP32-C3 DevKit

ESP32 económico basado en arquitectura RISC-V. Mantiene Wi-Fi y Bluetooth pero en un factor de forma más pequeño y precio reducido. Perfecto para aplicaciones IoT de bajo costo.

Microcontrolador

ESP32-C3

Velocidad de Reloj

160 MHz

Memoria Flash

4 MB

Arquitectura

RISC-V Single Core 32-bit

Especificaciones

E/S Digital22
E/S Analógica6 (0 DAC)
SRAM400 KB
Voltaje de Operación3.3 V

Características

Arquitectura RISC-V
Bajo costo
Pequeño tamaño
Wi-Fi + Bluetooth
Bajo consumo

Aplicaciones

IoT de bajo costo
Sensores inalámbricos
Automatización simple
Wearables
Beacon Bluetooth

Raspberry Pi Pico

Microcontrolador de bajo costo de Raspberry Pi con arquitectura ARM dual-core. Excelente rendimiento y características únicas como PIO para protocolos personalizados.

Microcontrolador

RP2040

Velocidad de Reloj

133 MHz

Memoria Flash

2 MB

Arquitectura

ARM Cortex-M0+

Especificaciones

E/S Digital30 (16 PWM)
E/S Analógica4 (0 DAC)
SRAM264 KB
Voltaje de Operación3.3 V

Características

Dual-core ARM
PIO state machines
133MHz
30 GPIO
Muy económico

Aplicaciones

Robótica educativa
Protocolos personalizados
Control de motores
Interfaces HID
Procesamiento de señales

STM32F103C8T6 (Blue Pill)

Microcontrolador ARM de 32 bits muy económico con excelente rendimiento. Popular en la comunidad maker por su bajo costo y alta capacidad de procesamiento.

Microcontrolador

STM32F103C8T6

Velocidad de Reloj

72 MHz

Memoria Flash

64 KB

Arquitectura

ARM Cortex-M3

Especificaciones

E/S Digital37 (20 PWM)
E/S Analógica16 (0 DAC)
SRAM20 KB
Voltaje de Operación3.3 V

Características

ARM 32-bit
72MHz
Muy económico
37 GPIO
Comunicación CAN

Aplicaciones

Proyectos ARM económicos
Control industrial
Comunicación CAN
Procesamiento rápido
Sistemas embebidos

Teensy 4.0

El microcontrolador más rápido compatible con Arduino IDE. Diseñado para aplicaciones de alto rendimiento que requieren velocidad extrema y procesamiento en tiempo real.

Microcontrolador

IMXRT1062

Velocidad de Reloj

600 MHz

Memoria Flash

2 MB

Arquitectura

ARM Cortex-M7

Especificaciones

E/S Digital40 (35 PWM)
E/S Analógica14 (2 DAC)
SRAM1024 KB
Voltaje de Operación3.3 V

Características

600MHz ARM
1MB SRAM
USB nativo
Audio library
Floating point

Aplicaciones

Audio profesional
Procesamiento DSP
Control de alta velocidad
Instrumentación
Sistemas críticos

BBC micro:bit v2

Microcontrolador educativo con pantalla LED integrada, sensores y Bluetooth. Diseñado específicamente para enseñanza de programación a niños y principiantes.

Microcontrolador

nRF52833

Velocidad de Reloj

64 MHz

Memoria Flash

512 KB

Arquitectura

ARM Cortex-M4

Especificaciones

E/S Digital25 (3 PWM)
E/S Analógica6 (0 DAC)
SRAM128 KB
Voltaje de Operación3.3 V

Características

Pantalla LED 5x5
Bluetooth
Sensores integrados
Botones
Programación visual

Aplicaciones

Educación STEM
Juegos interactivos
Wearables simples
Sensores básicos
Robótica educativa

Sensores Más Buscados para Arduino

Sensor de Temperatura

DS18B20: Digital, 1-Wire, precisión ±0.5°C

DHT22: Temperatura + humedad, ±0.5°C

LM35: Analógico, salida lineal 10mV/°C

Sensor PIR Movimiento

HC-SR501: Rango 3-7m, ángulo 120°

AM312: Mini PIR, bajo consumo 3.3V

Conexión: VCC, GND, OUT → Pin digital

Sensor Ultrasónico

HC-SR04: Rango 2-400cm, precisión 3mm

Pines: VCC, Trig, Echo, GND

Voltaje: 5V, consumo 15mA

⚡ Conexiones Rápidas

Sensor Temperatura DS18B20:

VDD → 3.3V/5V | DQ → Pin 2 | GND → GND

Sensor PIR HC-SR501:

VCC → 5V | OUT → Pin 7 | GND → GND

Cómo Funcionan las Placas Arduino

Las placas Arduino son plataformas de desarrollo basadas en microcontroladores que permiten crear proyectos interactivos fácilmente. Cada placa tiene características específicas que las hacen ideales para diferentes tipos de aplicaciones.

Gestión de Energía

Las placas Arduino pueden alimentarse mediante USB o fuentes externas, con reguladores de voltaje integrados para garantizar un funcionamiento estable.

Conectividad

Soporte para múltiples protocolos de comunicación como UART, SPI, I2C y conexiones inalámbricas en modelos específicos.

Aplicaciones Principales

Arduino Uno Rev3

Proyectos educativos

Arduino Mega 2560 Rev3

Sistemas industriales

Arduino Nano

Wearables

Arduino Nano Every

IoT avanzado

Arduino Leonardo

Simulador de teclado

Arduino Micro

Dispositivos portátiles HID

Arduino en Proteus: Simulación y Diseño

🔧 Cómo Simular Arduino en Proteus

Modelos Disponibles:

  • • Arduino Uno R3 (ATMEGA328P)
  • • Arduino Mega 2560 (ATMEGA2560)
  • • Arduino Nano (ATMEGA328P-AU)
  • • Arduino Leonardo (ATMEGA32U4)

Pasos Básicos:

  1. 1. Buscar "Arduino" en librerías
  2. 2. Colocar modelo en esquemático
  3. 3. Cargar archivo .hex compilado
  4. 4. Conectar componentes virtuales

💡 Tip: Para sensores de temperatura, usa el componente LM35 virtual. Para PIR, simula con un switch momentáneo.

Simuladores Online Alternativos:

  • Tinkercad Circuits: Gratuito, navegador
  • Wokwi: ESP32 + Arduino, online
  • SimulIDE: Open source, descargable

Componentes Compatibles:

  • LEDs y resistencias
  • Motores servo y DC
  • Displays LCD 16x2
  • Sensores analógicos básicos

Preguntas Frecuentes (FAQ)

¿Qué es mejor Arduino o ESP32?

Depende del proyecto: ESP32 es mejor para IoT (Wi-Fi integrado, más potencia, menor costo). Arduino Uno es ideal para principiantes (más fácil, mejor documentación, comunidad). Arduino Mega para proyectos con muchos sensores (54 pines I/O).

¿Cómo conectar un sensor de temperatura en Arduino?

Para DS18B20: Pin VDD → 5V, DQ → Pin digital 2, GND → GND. Para DHT22: VCC → 3.3V/5V, DATA → Pin 2, GND → GND. Usar resistencia pull-up 4.7kΩ entre DATA y VCC.

¿Diferencia entre Arduino Uno y Arduino Mega?

Arduino Mega tiene más memoria (256KB vs 32KB Flash), más pines (54 vs 14 digitales), más UARTs (4 vs 1), pero mismo procesador ATmega (2560 vs 328P). Mega es mejor para proyectos complejos.

¿Código para sensor PIR Arduino?

int pirPin = 7;
int ledPin = 13;

void setup() {
  pinMode(pirPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  if (digitalRead(pirPin) == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println("Movimiento detectado!");
  } else {
    digitalWrite(ledPin, LOW);
  }
  delay(100);
}

Comentarios (0) /arduino

No hay comentarios aún. ¡Sé el primero en comentar!

Haz clic para cargar comentarios
