El LM317T es un regulador lineal positivo ajustable de Texas Instruments. El LM317T es un regulador de voltaje lineal ajustable de tres terminales capaz de suministrar más de 1.5A en un rango de voltaje de salida de 1.2V a 37V. Requiere solo dos resistencias externas para configurar el voltaje de salida.
El LM317T es un Regulador lineal positivo ajustable de la serie LM317 fabricado por Texas Instruments. Se usa principalmente para:
| Pin | Nombre | Función |
|---|---|---|
| 1 | ADJ | Terminal de ajuste (Adjust) |
| 2 | OUT | Voltaje de salida (Output) |
| 3 | IN | Voltaje de entrada (Input) |
📄 Datasheet oficial: Descargar PDF
Identificación visual TO-220: Con la cara plana mirando hacia ti y las patas apuntando hacia abajo, los pines van de izquierda a derecha según la tabla anterior.
| Parámetro | Valor |
|---|---|
| Voltaje de salida | 1.2V - 37V (adjustable) |
| Corriente máxima | 1.5A |
| Tipo de regulador | Lineal |
| Encapsulado | TO-220 |
| Dropout voltage | 2V |
| Fabricante | Texas Instruments |
| operating Voltage | 1.2V - 37V (salida) |
| max Current | 1.5A |
| temperature | -55°C a +150°C |
| package Type | TO-220 |
| dropout | 2V típico |
| regulation | 0.01% típico |
| ripple Rejection | 80dB típico |

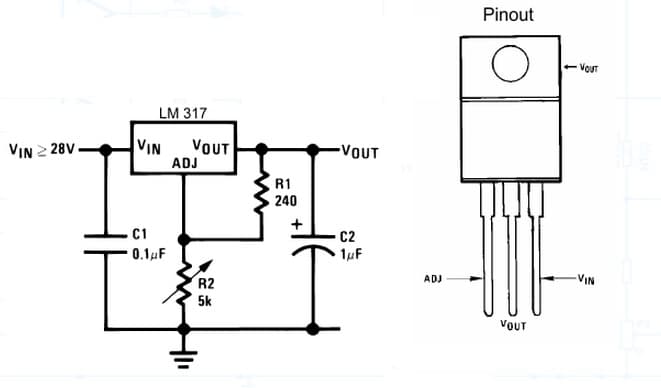

El LM317T requiere mínimos componentes externos. El circuito básico incluye:
⚠️ Siempre agrega heatsink si la corriente supera 500 mA o si la diferencia Vin – Vout es mayor a 3V. La potencia disipada es P = (Vin – Vout) × Icarga.
| Componente | Vout | Imax | Tipo |
|---|---|---|---|
| LM317 | — | — | Alternativa |
| LM317K | — | — | Alternativa |
| LM317L | — | — | Alternativa |
| LM317M | — | — | Alternativa |
| L200 | — | — | Alternativa |
El LM317T es ideal para proyectos donde necesitas una fuente limpia y regulada:
¿Para qué sirve el LM317T? Es un Regulador lineal positivo ajustable que convierte un voltaje de entrada mayor en una salida estable de 1.2V - 37V (adjustable). El LM317T es un regulador de voltaje lineal ajustable de tres terminales capaz de suministrar más de 1.5A en un rango de voltaje de salida de 1.2V a 37V. Requiere solo dos resistencias externas para configurar el voltaje de salida.
¿Cuánta corriente puede suministrar el LM317T? Hasta 1.5A de forma continua con disipador de calor adecuado. Sin disipador, limita a 100–200 mA para evitar sobrecalentamiento.
¿Necesita disipador de calor el LM317T? Sí, cuando la disipación de calor P = (Vin – Vout) × I supera ~1W. Para cargas livianas (under 200 mA) con poca diferencia de voltaje, puede operar sin heatsink.
¿Cuál es la diferencia entre el LM317T y sus alternativas? El LM317 es una alternativa directa pin-compatible. La diferencia principal suele ser el fabricante (TI, Fairchild, ST) y ligeras variaciones en las especificaciones del datasheet.
¿Dónde compro el LM317T? En tiendas de electrónica locales, MercadoLibre, AliExpress o DigiKey. En prototipos también puedes usar el módulo breakout que ya incluye el IC + capacitores montados.
El LM317T es un regulador de voltaje lineal ajustable de tres terminales capaz de suministrar más de 1.5A en un rango de voltaje de salida de 1.2V a 37V. Requiere solo dos resistencias externas para configurar el voltaje de salida. Incluye datasheet, pinout TO-220, especificaciones técnicas, circuito típico y aplicaciones.
