Compuerta 74266 XNOR74266/74LS266

La 74LS266 (también conocida como 74266) es un circuito integrado que contiene cuatro compuertas lógicas XNOR (NOR-Exclusiva) de dos entradas. Su característica más distintiva es que posee salidas de colector abierto. Se alimenta con +5 V y cada compuerta realiza la operación booleana Y = (A ⊕ B)'. La salida es "1" (ALTO) únicamente cuando sus entradas son iguales (ambas "0" o ambas "1"). Si las entradas son diferentes, la salida es "0" (BAJO).

Este componente es ideal para circuitos comparadores de igualdad y lógica "wired-AND" gracias a sus salidas de colector abierto.

¿Qué es la 74LS266?

La 74LS266 es una compuerta XNOR cuádruple con salidas de colector abierto. Sus características principales son:

• Cuatro compuertas XNOR independientes de dos entradas.
• Salidas de colector abierto, que requieren una resistencia de pull-up externa.
• Funciona como un "detector de igualdad".
• Compatible con niveles lógicos TTL estándar (5V).

Funcionamiento Básico y Tabla de Verdad

Cada compuerta XNOR en el 74LS266 implementa la función "NOR-Exclusiva", que es la negación de la XOR. La salida se activa solo si las entradas son idénticas.

Tabla de verdad para cada compuerta XNOR:

Entrada A	Entrada B	Salida Y
0	0	1
0	1	0
1	0	0
1	1	1

Salidas de Colector Abierto

A diferencia de la mayoría de las compuertas TTL, las salidas del 74266 son de "colector abierto". Esto significa que la salida puede "bajar" el nivel a 0V, pero no puede "subirlo" a 5V por sí misma. Para que la salida pueda alcanzar un nivel ALTO, se debe conectar una resistencia de pull-up externa entre la salida y VCC (+5V).

Esta característica permite:

• Conectar múltiples salidas juntas: Se puede crear una lógica "wired-AND" conectando varias salidas a una única resistencia de pull-up.
• Manejar cargas a diferentes voltajes: La resistencia de pull-up puede conectarse a un voltaje diferente al VCC del chip (siempre que no exceda el máximo del CI).
• Manejar mayores corrientes: Permite controlar cargas como LEDs o relés de forma más directa.

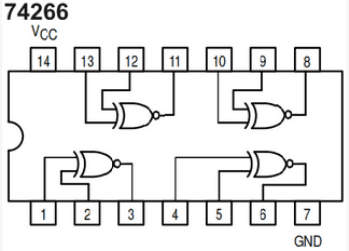

Pinout y Conexiones

El 74LS266 utiliza el encapsulado estándar DIP-14 con el mismo pinout que la 7486 (XOR):

• Pin 7: GND (Tierra)
• Pin 14: VCC (+5V)
• Compuertas organizadas así:
  • Puerta 1: Entradas (Pin 1, 2), Salida (Pin 3)
  • Puerta 2: Entradas (Pin 4, 5), Salida (Pin 6)
  • Puerta 3: Entradas (Pin 9, 10), Salida (Pin 8)
  • Puerta 4: Entradas (Pin 12, 13), Salida (Pin 11)

¡No olvides la resistencia de pull-up en cada salida que utilices! Un valor típico es entre 1kΩ y 10kΩ.

Especificaciones Técnicas Detalladas

Especificación	Parámetro (74LS266)
Función lógica	XNOR (NOR-Exclusiva)
Tipo de salida	Colector Abierto
Voltaje de alimentación	4,75 – 5,25 V
Voltaje máx. en salida (OFF)	5.5 V
Corriente de salida (I<sub>OL</sub>)	hasta 8 mA (nivel bajo)
Retardo típico (t<sub>pd</sub>)	~20 ns (propagación)
Rango T<sub>operación</sub>	0 °C a 70 °C

Aplicaciones Prácticas

• Comparador de igualdad: Es su uso principal. La salida es "1" si los bits de entrada son iguales.
• Lógica "Wired-AND": Permite implementar funciones AND complejas sin necesidad de compuertas adicionales.
• Control de buses de datos: Las salidas de colector abierto son comunes en buses donde múltiples dispositivos pueden necesitar tomar el control.

Recursos Prácticos

• Datasheet SN74LS266 (Texas Instruments): [Quad 2-Input XNOR Gates with Open-Collector Outputs]
• Simulaciones: Simuladores como Proteus o Falstad permiten experimentar con las salidas de colector abierto y las resistencias de pull-up.

Preguntas Frecuentes (FAQ)

¿Qué compuerta es el 74266? El 74266 (o 74LS266) es un circuito integrado con cuatro compuertas lógicas XNOR de dos entradas y salidas de colector abierto.

¿Cuál es la tabla de verdad de la 74266? La salida es 1 si las entradas son iguales (0-0 o 1-1). La salida es 0 si son diferentes (0-1 o 1-0).

¿Qué hace el circuito integrado 74266? Funciona como un detector de igualdad. Su característica especial son las salidas de colector abierto, que requieren una resistencia de pull-up para funcionar correctamente.

¿Cuál es la diferencia entre la 7486 (XOR) y la 74266 (XNOR)? La 74266 es la negación lógica de la 7486. Además, la 74266 tiene salidas de colector abierto, mientras que la 7486 tiene salidas TTL estándar (totem-pole).

¿A qué voltaje opera la 74LS266? Opera con un VCC de 5V (rango 4,75–5,25V).

Referencias: La información se basa en las hojas de datos oficiales de Texas Instruments y en guías técnicas de electrónica digital.
