Compuerta 7432 OR7432/74LS32

La 74LS32 (7432) es un circuito integrado TTL que agrupa cuatro compuertas lógicas OR de dos entradas. Se alimenta típicamente con +5 V (4,75–5,25 V) y cada compuerta realiza la operación booleana Y = A+B: la salida es "1" si cualquiera de las entradas es "1". Solo cuando ambas entradas son "0", la salida es "0".

Este componente de la serie 74LS (Low-power Schottky) destaca por su facilidad de uso en protoboards y proyectos digitales como Arduino, microcontroladores y sistemas de telecomunicaciones donde se necesiten funciones lógicas OR combinadas.

¿Qué es la 74LS32?

La 74LS32 es una compuerta OR cuádruple de baja potencia (serie LS). Sus características principales incluyen:

• Cuatro puertas OR independientes de dos entradas cada una
• Bajo consumo de energía
• Alta velocidad de conmutación (~22 MHz)
• Capacidad de manejar hasta ~8 mA en salida baja
• Compatible con niveles TTL estándar (5V)

Esto permite, por ejemplo, accionar LEDs o cargas sencillas directamente desde la salida, lo que la hace ideal para proyectos de electrónica digital básica.

Funcionamiento Básico y Tabla de Verdad

Cada compuerta OR dentro del 74LS32 funciona con una lógica simple: la salida es "1" cuando al menos una de las entradas está en "1". Esta operación booleana se expresa como Y = A+B.

Tabla de verdad para cada compuerta OR:

Entrada A	Entrada B	Salida Y
0	0	0
0	1	1
1	0	1
1	1	1

Funcionamiento interno: Cada puerta está basada en tecnología TTL Schottky de baja potencia, usando transistores bipolares y diodos Schottky para conmutar rápidamente con un retardo típico de ~14 ns.

Pinout y Conexiones

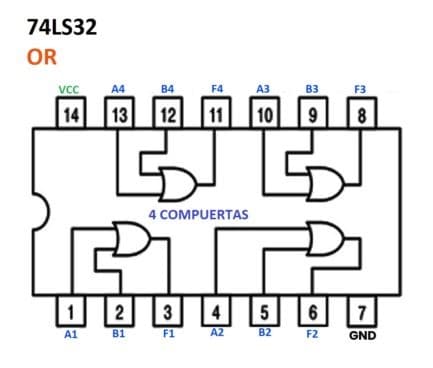

El 74LS32 viene en encapsulado DIP de 14 pines con la siguiente configuración:

• Pin 7: GND (tierra)
• Pin 14: VCC (+5V)
• Compuertas organizadas así:
  • Puerta 1: entradas A (pin 1), B (pin 2), salida Y (pin 3)
  • Puerta 2: entradas A (pin 4), B (pin 5), salida Y (pin 6)
  • Puerta 3: entradas A (pin 9), B (pin 10), salida Y (pin 8)
  • Puerta 4: entradas A (pin 12), B (pin 13), salida Y (pin 11)

Nota: El diagrama de pines es idéntico al de la compuerta 74LS08 (AND), lo que facilita intercambiarlas en prototipos.

Especificaciones Técnicas Detalladas

Especificación	Parámetro (74LS32)
Función lógica	OR (O lógico)
Número de puertas OR	4 (cuádruple)
Entradas por puerta	2
Voltaje de alimentación	4,75 – 5,25 V
Tecnología	TTL familia 74LS (LS-TTL)
Corriente de salida (I<sub>OL</sub>)	hasta 8 mA (nivel bajo)
Corriente de salida (I<sub>OH</sub>)	–0,4 mA (nivel alto)
Velocidad máx. (f<sub>max</sub>)	~22 MHz
Retardo típico (t<sub>pd</sub>)	~14 ns (propagación)
Rango T<sub>operación</sub>	0 °C a 70 °C

Características importantes:

• Salidas TTL estándar: Puede manejar cargas TTL y algunos componentes CMOS.
• Tecnología TTL-LS: Ofrece buena inmunidad al ruido y compatibilidad con sistemas de 5V.
• Cuatro puertas independientes: Permite múltiples operaciones OR simultáneas en un solo chip.

Variantes del Componente

Además del 74LS32 (TTL LS), existen variantes compatibles con distintas tecnologías:

• SN7432/SN74LS32: Versiones TTL originales para 5V.
• SN74HC32: CMOS de alto rendimiento, opera de 2V a 6V con menor consumo y salidas más potentes (hasta 5.2 mA).
• SN74HCT32: CMOS con entradas TTL-compatibles, ideal para interactuar entre lógica de 3.3V y 5V.
• Otras variantes: 74F32 (Muy Alta Velocidad), 74S32 (Schottky de alta velocidad).

Aplicaciones Prácticas

Casos de uso con Arduino y microcontroladores

La 74LS32 es muy útil en prototipos digitales donde se requieran combinar señales:

• Arduino UNO (5V): Se puede usar para activar una salida si se cumple cualquiera de varias condiciones (ej. sensor A o sensor B se activan).
• Microcontroladores 3.3V (ESP32, etc.): Es más apropiado usar la versión 74HC32/HCT32 para compatibilidad de nivel lógico.
• Sistemas de alarma: Activar una sirena si se abre una puerta o una ventana.
• Lógica de control: Habilitar un sistema si recibe una señal de "start" manual o una señal automática.

Ejemplo de circuito básico

Circuito de ejemplo: Dos pulsadores (S1, S2) con resistencias pull-down (R1, R2) controlan las entradas A y B de la compuerta. La salida Y conduce un LED con resistencia (R3). Si se presiona cualquiera de los dos pulsadores, el LED se enciende.

Conexiones del circuito:

• VCC = +5V al pin 14
• GND al pin 7
• Resistencias de 10kΩ mantienen entradas en "0" cuando pulsadores están abiertos.
• Al presionar S1 o S2, la 74LS32 produce "1" en la salida.
• LED se enciende con resistencia de 220Ω o 330Ω.

Consideraciones importantes al usarla

Voltaje y alimentación

• Voltaje correcto: La 74LS32 debe operar cerca de 5V (4,75–5,25V). No es apta para 3.3V (usar variante HCT en su lugar).
• Conexiones de alimentación: Siempre conectar VCC al pin 14 y GND al pin 7.

Manejo de corrientes

• Salidas en bajo: Puede drenar hasta 8 mA.
• Salidas en alto: Limitada a -0,4 mA, no debe alimentar cargas pesadas en modo alto.
• Fan-out: Puede alimentar hasta 10 cargas TTL estándar.

Entradas TTL

• No dejar flotantes: Las entradas TTL no conectadas se comportan como un "1" lógico, pero es una mala práctica. Siempre usar pull-up o pull-down.
• Niveles lógicos: "ALTO" se reconoce por encima de 2V.
• Compatibilidad 3.3V: Para conectar una salida de 3.3V a una entrada, es más seguro usar una 74HCT32.

Comparaciones con otras compuertas TTL

• 74LS08: 4 compuertas AND. La salida es "1" solo si ambas entradas son "1".
• 74LS04: 6 inversores (NOT). Invierte la señal de entrada.
• 74LS86: 4 compuertas XOR. La salida es "1" si las entradas son diferentes.
• Familias CMOS (74HC, 74HCT): Funcionan con un rango de voltaje más amplio (2–6V) y son más eficientes en consumo.

Recursos Prácticos

• Datasheet SN74LS32 (Texas Instruments): [Quadruple 2-Input Positive-OR Gates]
• Datasheet SN74HC32 (Texas Instruments): [Quadruple 2-Input OR Gates - CMOS]
• Simulaciones: Tinkercad o Falstad para probar puertas OR con el 7432.
• Software: Proteus, Multisim y otros simuladores de circuitos incluyen la familia 7432.

Preguntas Frecuentes (FAQ)

¿Qué compuerta es el 7432? El 7432 (o 74LS32) es un circuito integrado con cuatro compuertas lógicas OR de dos entradas.

¿Cuál es la tabla de verdad de la 74LS32? Cada puerta OR sigue la tabla: A=0,B=0 → Y=0; 0,1→1; 1,0→1; 1,1→1. La salida es "1" si la entrada A o la entrada B es "1".

¿A qué voltaje opera la 74LS32? Opera con voltaje estándar TTL, típicamente 5V (rango 4,75–5,25V). Para sistemas de 3,3V, es mejor usar una 74HCT32.

¿Puedo usar un 74HC32 en lugar del 74LS32? Sí. El 74HC32 es la versión CMOS, funciona entre 2V y 6V. En un sistema a 5V es un reemplazo directo, con menor consumo y mejor capacidad de corriente de salida.

¿Cómo conecto el 74LS32 en un protoboard con Arduino? Conecta VCC a +5V (pin 14) y GND a 0V (pin 7). Usa las entradas para leer señales de sensores o botones, y las salidas para activar LEDs u otras partes de tu circuito. Recuerda usar resistencias pull-down/up en las entradas si pueden quedar desconectadas.

¿Qué significan SN74LS32, 74HC32, etc.? El prefijo indica la familia lógica: 74LS32 es TTL Low-Power Schottky; 74HC32 es CMOS High-speed; 74HCT32 es CMOS con entradas TTL-compatibles. Todas realizan la misma función OR pero difieren en voltaje, velocidad y consumo.

Referencias: Se utilizaron especificaciones de hojas de datos oficiales de Texas Instruments y fuentes técnicas para asegurar la exactitud de esta información.
