Compuerta lógica AND (Circuito Integrado 7408/74LS08)

El circuito integrado 7408 es una compuerta lógica AND de 2 entradas. Consulta su datasheet para detalles técnicos. Para que la salida sea alta (1), ambas entradas deben ser altas (1), como se muestra en su tabla de verdad.

Configuración

2 entradas y 1 salida

Función BooleanaSalida = A AND B
Aplicaciones

Sistemas de control, Circuitos aritméticos...

Tabla de Verdad

Entrada AEntrada BSalida
00
01
10
111

Datasheet y Diagrama

Datasheet Compuerta lógica AND (Circuito Integrado 7408/74LS08)

Compuerta lógica OR (Circuito Integrado 7432/74LS32)

El circuito integrado 7432 es una compuerta lógica OR de 2 entradas. La salida será alta (1) si al menos una entrada es alta (1), verifica su tabla de verdad. El datasheet contiene más información.

Configuración

2 entradas y 1 salida

Función BooleanaSalida = A OR B
Aplicaciones

Sistemas de detección, Circuitos de selección

Tabla de Verdad

Entrada AEntrada BSalida
00
011
101
111

Datasheet y Diagrama

Datasheet Compuerta lógica OR (Circuito Integrado 7432/74LS32)

Compuerta lógica NOT (Circuito Integrado 7404/74LS04)

El circuito integrado 7404 es una compuerta lógica NOT (inversor). Tiene 1 entrada y 1 salida, invirtiendo la señal. Revisa su tabla de verdad y datasheet para especificaciones.

Configuración

1 entrada y 1 salida

Función BooleanaSalida = NOT A
Aplicaciones

Inversión de señales, Osciladores

Tabla de Verdad

Entrada AEntrada BSalida
01
1

Datasheet y Diagrama

Datasheet Compuerta lógica NOT (Circuito Integrado 7404/74LS04)

Compuerta lógica NAND (Circuito Integrado 7400/74LS00)

El circuito integrado 7400 es una compuerta NAND de 2 entradas (AND + NOT). La salida es baja (0) solo si ambas entradas son altas (1), como indica su tabla de verdad. Consulta el datasheet para más detalles.

Configuración

2 entradas y 1 salida

Función BooleanaSalida = NOT (A AND B)
Aplicaciones

Circuitos de memoria (Flip-flops), Compuerta lógica universal

Tabla de Verdad

Entrada AEntrada BSalida
001
011
101
11

Datasheet y Diagrama

Datasheet Compuerta lógica NAND (Circuito Integrado 7400/74LS00)

Compuerta lógica XOR (Circuito Integrado 7486/74LS86)

El circuito integrado 7486 es una compuerta lógica XOR (OR exclusiva) de 2 entradas. La salida es alta (1) solo si las entradas son diferentes. Útil en circuitos de paridad y sumadores.

Configuración

2 entradas y 1 salida

Función BooleanaSalida = A XOR B
Aplicaciones

Circuitos de paridad, Sumadores binarios...

Tabla de Verdad

Entrada AEntrada BSalida
00
011
101
11

Datasheet y Diagrama

Datasheet Compuerta lógica XOR (Circuito Integrado 7486/74LS86)

Compuerta lógica NOR (Circuito Integrado 7402/74LS02)

El circuito integrado 7402 es una compuerta lógica NOR de 2 entradas (OR + NOT). La salida es alta (1) solo si ambas entradas son bajas (0). Es una compuerta universal como NAND.

Configuración

2 entradas y 1 salida

Función BooleanaSalida = NOT (A OR B)
Aplicaciones

Flip-flops, Compuerta lógica universal...

Tabla de Verdad

Entrada AEntrada BSalida
001
01
10
11

Datasheet y Diagrama

Datasheet Compuerta lógica NOR (Circuito Integrado 7402/74LS02)

Compuerta lógica XNOR (Circuito Integrado 74266)

El circuito integrado 74266 es una compuerta lógica XNOR (NOR exclusiva) de 2 entradas. La salida es alta (1) cuando las entradas son iguales. Es lo opuesto a XOR.

Configuración

2 entradas y 1 salida

Función BooleanaSalida = NOT (A XOR B)
Aplicaciones

Comparadores, Detectores de igualdad...

Tabla de Verdad

Entrada AEntrada BSalida
001
01
10
111

Datasheet y Diagrama

Datasheet Compuerta lógica XNOR (Circuito Integrado 74266)

Buffer/Driver (Circuito Integrado 7407/74LS07)

El circuito integrado 7407 es un buffer/driver de colector abierto. Amplifica la corriente sin cambiar la lógica de la señal. Útil para manejar cargas pesadas o interfaces.

Configuración

1 entrada y 1 salida

Función BooleanaSalida = A (amplificado)
Aplicaciones

Drivers de LED, Interfaces de relés...

Tabla de Verdad

Entrada AEntrada BSalida
0
11

Datasheet y Diagrama

Datasheet Buffer/Driver (Circuito Integrado 7407/74LS07)

Decodificador BCD a 7 segmentos (SN7447A)

El SN7447A es un decodificador BCD a 7 segmentos con salidas de colector abierto activas bajas, diseñado para displays de ánodo común. Incluye control de encendido/apagado de dígitos y prueba de lámparas. Es equivalente en lógica TTL a la LS47 y muy usado en proyectos clásicos.

Configuración

4 entradas BCD, 7 salidas para display

TipoDecodificador BCD-7seg
Aplicaciones

Displays de 7 segmentos, Contadores digitales...

Tabla de Verdad

Entrada AEntrada BSalida

Datasheet y Diagrama

Datasheet Decodificador BCD a 7 segmentos (SN7447A)

Decodificador BCD a 7 segmentos (SN7448)

El SN7448 es similar al SN7447 pero con salidas activas altas para displays de cátodo común. Incluye resistencias pull-up internas y permite manejar directamente LEDs sin resistencias externas.

Configuración

4 entradas BCD, 7 salidas para display

TipoDecodificador BCD-7seg
Aplicaciones

Displays de cátodo común, Instrumentos digitales...

Datasheet y Diagrama

Datasheet Decodificador BCD a 7 segmentos (SN7448)

Decodificador 3-a-8 líneas (SN74LS138)

El SN74LS138 es un decodificador/demultiplexor 3-a-8 líneas. Toma 3 bits de selección y activa una de 8 salidas. Tiene 3 entradas de habilitación, ideal para direccionar chips o expandir líneas de control. Popular en electrónica digital por compatibilidad TTL y bajo costo.

Configuración

3 entradas de selección, 8 salidas

TipoDecodificador 3-to-8
Aplicaciones

Direccionamiento de memoria, Demultiplexación de datos...

Tabla de Verdad

Entrada AEntrada BSalida

Datasheet y Diagrama

Datasheet Decodificador 3-a-8 líneas (SN74LS138)

Contador decádico (SN74LS90)

El SN74LS90 es un contador decádico (divide entre 10). Consta de cuatro flip-flops maestros-esclavos y lógica para conteo binario/BCD. Ofrece salidas QA...QD; puede obtener una onda cuadrada de 10 (o ciclo de 10) conectando QD a la entrada de reloj. Dispone de reset síncrono y preset. Muy empleado para contadores de dígitos BCD en proyectos didácticos.

Configuración

4 salidas BCD, 2 entradas de reloj

TipoContador BCD (mod-10)
Aplicaciones

Contadores de dígitos BCD, Divisores de frecuencia...

Tabla de Verdad

Entrada AEntrada BSalida

Datasheet y Diagrama

Datasheet Contador decádico (SN74LS90)

Contador divide-por-12 (SN74LS92)

El SN74LS92 es un contador "Divide-By-12" (4 bits). Similar al 74LS90, pero el conteo se reinicia en 12. También cuenta con flip-flops internos y puertos para cascada con otros contadores. Muy utilizado en divisores de frecuencia y contadores modulares.

Configuración

4 salidas binarias, 2 entradas de reloj

TipoContador mod-12
Aplicaciones

Divisores de frecuencia, Contadores modulares...

Tabla de Verdad

Entrada AEntrada BSalida

Datasheet y Diagrama

Datasheet Contador divide-por-12 (SN74LS92)

Contador binario de 4 bits (SN74LS93)

El SN74LS93 es un contador binario de 4 bits (divide entre 16). Compatible con la familia LS, cuenta de 0 a 15 en binario. Incluye flip-flops internos y capacidad de cascada para contadores más grandes.

Configuración

4 salidas binarias, 2 entradas de reloj

TipoContador binario 4-bit
Aplicaciones

Contadores binarios, Divisores de frecuencia ÷16...

Datasheet y Diagrama

Datasheet Contador binario de 4 bits (SN74LS93)

Multiplexor 8-a-1 (SN74LS151)

El SN74LS151 es un multiplexor/demultiplexor 8-a-1. Selecciona una de ocho entradas de datos en un único canal de salida. Incluye señal de habilitación (strobe) y salidas complementarias. Frecuente en aplicaciones de conversión paralela-a-serial.

Configuración

8 entradas de datos, 3 líneas de selección

TipoMultiplexor 8:1
Aplicaciones

Conversión paralela a serie, Selección de fuentes de datos...

Tabla de Verdad

Entrada AEntrada BSalida

Datasheet y Diagrama

Datasheet Multiplexor 8-a-1 (SN74LS151)

Multiplexor dual 4-a-1 (SN74LS153)

El SN74LS153 es un multiplexor dual 4-a-1. Cada bloque selecciona entre 4 entradas según dos bits de dirección. Tiene también habilitaciones independientes. Permite convertir paralelo a serie o "mux" de buses de datos. Ampliamente utilizado en sistemas TTL por ofrecer dos canales en un paquete.

Configuración

2 multiplexores 4:1 independientes

TipoMultiplexor dual 4:1
Aplicaciones

Multiplexación de buses de datos, Selección dual de señales...

Tabla de Verdad

Entrada AEntrada BSalida

Datasheet y Diagrama

Datasheet Multiplexor dual 4-a-1 (SN74LS153)

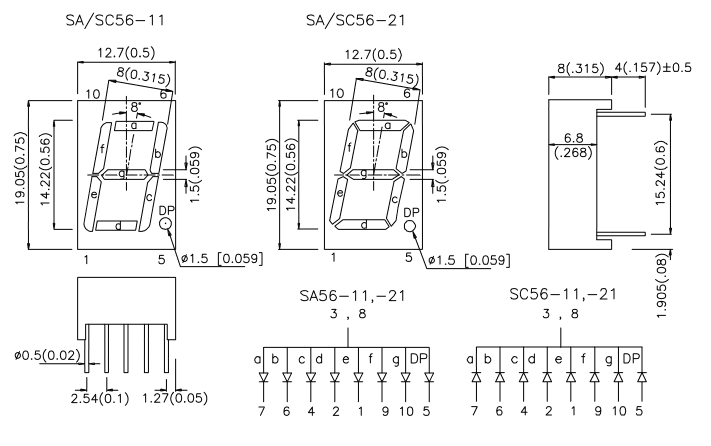

Display de 7 segmentos (SC56-11EWA)

El SC56-11EWA es un display de 7 segmentos de 1 dígito, 0.56" (~14.2 mm) de altura, color rojo, cara difusa. Es de tipo cátodo común (CC), se conecta cada segmento a un pin con su resistencia limitadora y el pin común a GND. Muy empleado para visualización numérica de circuitos TTL.

Configuración

7 segmentos + punto decimal

TipoDisplay 7-seg CC
Aplicaciones

Contadores digitales, Relojes digitales...

Datasheet y Diagrama

Datasheet Display de 7 segmentos (SC56-11EWA)

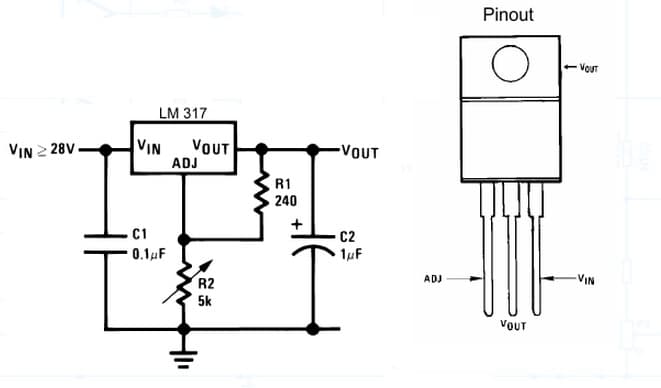

Regulador de Voltaje Lineal Ajustable LM317T

El LM317T es un regulador de voltaje lineal ajustable de tres terminales capaz de suministrar más de 1.5A en un rango de voltaje de salida de 1.2V a 37V. Requiere solo dos resistencias externas para configurar el voltaje de salida.

Configuración

3 terminales: IN, OUT, ADJ

TipoRegulador lineal positivo ajustable
Aplicaciones

Fuentes de alimentación reguladas, Cargadores de baterías...

Datasheet y Diagrama

Datasheet Regulador de Voltaje Lineal Ajustable LM317T

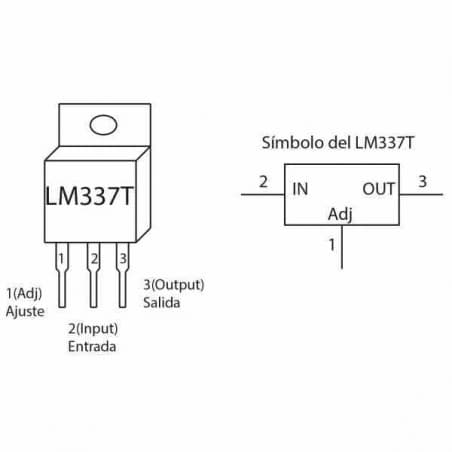

Regulador de Voltaje Lineal Ajustable Negativo LM337T

El LM337T es un regulador de voltaje lineal ajustable negativo de tres terminales, complementario del LM317T. Capaz de suministrar más de 1.5A en un rango de voltaje de salida de -1.2V a -37V.

Configuración

3 terminales: IN, OUT, ADJ

TipoRegulador lineal negativo ajustable
Aplicaciones

Fuentes de alimentación duales, Amplificadores operacionales...

Datasheet y Diagrama

Datasheet Regulador de Voltaje Lineal Ajustable Negativo LM337T

Regulador de Voltaje Lineal Fijo LM7805 (+5V)

El LM7805 es un regulador de voltaje lineal fijo de tres terminales que proporciona una salida estable de +5V con una corriente máxima de 1A. Es ampliamente utilizado en sistemas digitales y circuitos lógicos.

Configuración

3 terminales: IN, GND, OUT

TipoRegulador lineal positivo fijo
Aplicaciones

Sistemas digitales, Microcontroladores...

Datasheet y Diagrama

Datasheet Regulador de Voltaje Lineal Fijo LM7805 (+5V)

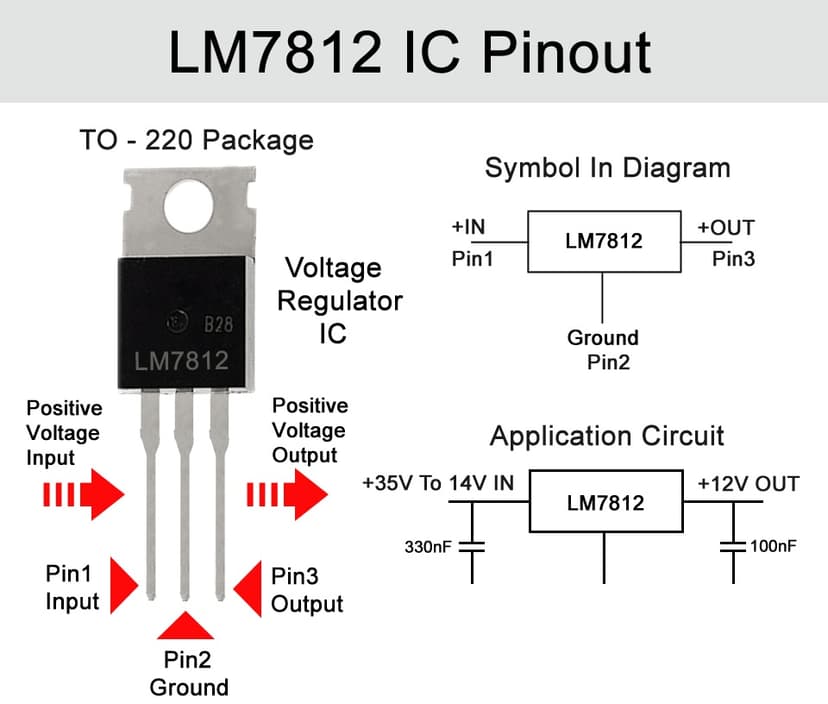

Regulador de Voltaje Lineal Fijo LM7812 (+12V)

El LM7812 es un regulador de voltaje lineal fijo de tres terminales que proporciona una salida estable de +12V con una corriente máxima de 1A. Ideal para alimentar amplificadores operacionales y circuitos analógicos.

Configuración

3 terminales: IN, GND, OUT

TipoRegulador lineal positivo fijo
Aplicaciones

Amplificadores operacionales, Circuitos analógicos...

Datasheet y Diagrama

Datasheet Regulador de Voltaje Lineal Fijo LM7812 (+12V)

Regulador de Voltaje Switching LM2596 (Buck Converter)

El LM2596 es un regulador de voltaje switching (conmutado) step-down de alta eficiencia capaz de manejar hasta 3A de corriente de salida. Ofrece mayor eficiencia que los reguladores lineales tradicionales.

Configuración

5 pines: VIN, SW, GND, FB, ON/OFF

TipoRegulador switching step-down (Buck)
Aplicaciones

Fuentes de alimentación eficientes, Sistemas de batería...

Datasheet y Diagrama

Datasheet Regulador de Voltaje Switching LM2596 (Buck Converter)

Comentarios

No hay comentarios aún. ¡Sé el primero en comentar!

Cómo Funcionan las Compuertas Lógicas

Las compuertas lógicas son dispositivos electrónicos que realizan operaciones lógicas básicas basadas en el álgebra de Boole. Operan con señales binarias (0 y 1, bajo y alto voltaje) y son los bloques de construcción esenciales de todos los sistemas digitales.

Activo Alto y Activo Bajo

Un pin bajo activo debe conectarse a un nivel lógico bajo (0 voltios) para activarse, mientras que un pin alto activo debe conectarse a un nivel lógico alto (3 o 5 voltios).

Circuitos Integrados

Se implementan en ICs como los de la familia TTL o CMOS, para ahorrar espacio y aumentar la eficiencia.

Aplicaciones Principales

7408

Sistemas de control

7432

Sistemas de detección

7404

Inversión de señales

7400

Circuitos de memoria (Flip-flops)

7486

Circuitos de paridad
