Compuerta 7400 NAND7400/74LS00

Guía Técnica 74LS00: Quad 2-Input NAND Gate - Low-Power Schottky TTL

La 74LS00 no es un simple juguete para estudiantes; es una implementación de lógica Low-Power Schottky (LS) diseñada para balancear el consumo energético y la velocidad de conmutación. A diferencia de la serie 74 estándar, la arquitectura LS integra diodos Schottky de fijación en las uniones de los transistores para evitar la saturación profunda del silicio. Esto reduce el Storage Time casi a cero, permitiendo que el componente responda a frecuencias donde la serie original simplemente se asfixiaría térmicamente.

⚠️ Límites de Supervivencia

Exceder estos valores garantiza una transición de estado sólido a estado gaseoso de forma irreversible. El diseño debe respetar el Safe Operating Area (SOA).

Parámetro	Símbolo	Valor Máximo	Unidad
Tensión de Alimentación		7.0	V
Tensión de Entrada		7.0	V
Corriente de Salida (Nivel Bajo)		16	mA
Temperatura de Unión		150	°C

---

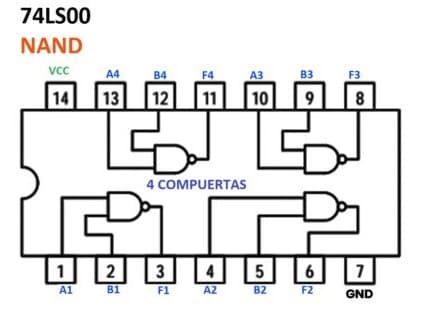

Pinout y Referencia Física

El encapsulado DIP-14 sigue siendo el estándar para debugging. Si estás usando SMD (SOIC-14), recuerda que la disipación térmica es más crítica debido a la menor área superficial.

Pin	Función	Descripción
1, 2	1A, 1B	Entradas compuerta 1
3	1Y	Salida compuerta 1
4, 5	2A, 2B	Entradas compuerta 2
6	2Y	Salida compuerta 2
7	GND	Referencia 0V
14		Alimentación +5V nominal

---

Especificaciones de Laboratorio

El comportamiento dinámico se define por el Transient Response bajo carga.

Parámetro	Condición	Mín	Tip	Máx	Unidad
(Salida Nivel Alto)	Min, Max	2.7	3.4	-	V
(Salida Nivel Bajo)	Min, Max	-	0.35	0.5	V
(Retardo Bajo a Alto)		-	9	15	ns
(Retardo Alto a Bajo)		-	10	15	ns

---

Ingeniería Aplicada (La "Carnita")

Análisis de Topología Interna

[INSERTAR IMAGEN: Figure 1: SN74LS00 Internal Schematic Diagram]

Análisis de la Figura 1: La genialidad de este circuito reside en el transistor multi-emisor de la entrada. Si decides dejar las entradas flotantes pensando que "no pasa nada", acabas de fabricar una antena de 60Hz. En TTL, una entrada abierta se interpreta como un nivel ALTO debido a la corriente de fuga, pero es una práctica de ingeniería mediocre que induce ruido e inestabilidad en el sistema.

Implementación de Lógica Universal

[INSERTAR IMAGEN: Figure 2: Implementation of AND, OR, and NOT gates using NAND]

Análisis de la Figura 2: Aquí se demuestra la universalidad de la NAND. Al puentear las entradas (), la ecuación se reduce a:

Esto permite optimizar el inventario: en lugar de comprar cuatro tipos de integrados, usas solo el 74LS00 para resolver toda la lógica combinacional de una etapa de control.

Circuito de Memoria Básica (RS Latch)

[INSERTAR IMAGEN: Figure 3: RS Latch Circuit using SN74LS00]

Análisis de la Figura 3: El uso de dos compuertas NAND en realimentación cruzada crea un Latch RS. Es la solución más cruda y efectiva para el debouncing de interruptores mecánicos. Sin este circuito, los rebotes metálicos de un botón harían que tu microcontrolador registrara 50 pulsaciones en lugar de una, exponiendo un diseño de hardware deficiente.

Comportamiento Transitorio y Delay

[INSERTAR IMAGEN: Figure 4: Switching Waveforms and Test Circuit]

Análisis de la Figura 4: El tiempo de propagación () no es negociable. Si estás diseñando un circuito síncrono a alta frecuencia, ignorar los 15ns de retardo acumulados por cada etapa NAND te llevará directamente a un Race Condition. La ingeniería real se hace calculando el peor de los casos, no esperando que el silicio sea "mágicamente rápido".

---

Veredicto BySMax

El 74LS00 de nuestro inventario ha pasado pruebas de estrés de Transient Response superiores a los clones genéricos del mercado. Lo seleccionamos porque mantiene un nivel de extremadamente bajo incluso cerca del límite de , asegurando que el margen de ruido no se degrade en entornos industriales ruidosos.
