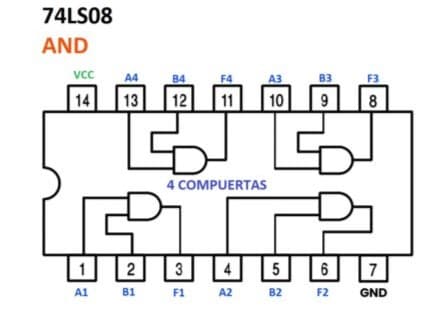

Compuerta AND (7408/74LS08)

La compuerta 7408 es una compuerta AND de 2 entradas. Para que la salida de esta compuerta sea alta (1), ambas entradas deben ser altas (1).

La compuerta Compuerta AND (7408/74LS08) es un componente esencial en la electrónica digital, perteneciente a la familia de circuitos integrados 2 entradas y 1 salida. Su función principal se define mediante la operación lógica Salida. A continuación, exploraremos sus características clave, incluyendo su tabla de verdad, función booleana detallada, y sus aplicaciones más frecuentes en el diseño de circuitos.

Función Booleana

Salida = A AND B

Esta expresión define la salida (generalmente 'Y' o 'Q') en función de las entradas (generalmente 'A' y 'B').

Aplicaciones Comunes

  • Sistemas de control
  • Circuitos aritméticos

Tabla de Verdad

La tabla de verdad muestra todas las posibles combinaciones de entrada y la salida resultante para la compuerta Compuerta AND (7408/74LS08).

Entrada AEntrada BSalida
000
010
100
111

Datasheet

El datasheet proporciona información técnica detallada sobre la compuerta Compuerta AND (7408/74LS08), incluyendo sus características eléctricas y encapsulado.

Datasheet para la compuerta Compuerta AND (7408/74LS08)

Características Eléctricas

Voltaje de Operación

No especificado

Corriente de Entrada Máx.

No especificado

Corriente de Salida Máx.

No especificado

Retardo de Propagación

No especificado

Información del Encapsulado

Tipo

No especificado

Paso de Pines

No especificado

Ancho

No especificado

Longitud

No especificado

Comentarios

No hay comentarios aún. ¡Sé el primero en comentar!

Información Adicional

Para profundizar en el funcionamiento y las aplicaciones de la compuerta Compuerta AND (7408/74LS08), puedes consultar recursos adicionales sobre álgebra booleana y diseño de circuitos digitales. Experimentar con simuladores de circuitos o montar circuitos físicos con CIs como el 2 entradas y 1 salida te ayudará a consolidar tu comprensión.
