Compuerta 7486 XOR7486/74LS86

La 74LS86 (también conocida como 7486) es un circuito integrado de la familia TTL que contiene cuatro compuertas lógicas XOR (O-Exclusiva) de dos entradas independientes. Se alimenta con +5 V (4,75–5,25 V) y cada compuerta realiza la operación booleana Y = A ⊕ B. La salida es "1" (ALTO) únicamente cuando sus entradas son diferentes. Si las entradas son iguales (ambas "0" o ambas "1"), la salida es "0" (BAJO).

Este componente es fundamental en circuitos aritméticos, comparadores de datos y generadores de paridad.

¿Qué es la 74LS86?

La 74LS86 es una compuerta XOR cuádruple de baja potencia (serie LS). Sus características principales son:

• Cuatro compuertas XOR independientes de dos entradas.
• Bajo consumo de energía.
• Compatible con niveles lógicos TTL estándar (5V).
• Ideal para lógica de comparación y operaciones aritméticas.

Funcionamiento Básico y Tabla de Verdad

Cada compuerta XOR en el 74LS86 implementa la función "O-Exclusiva". La salida se activa solo si una, y solo una, de las entradas está activa.

Tabla de verdad para cada compuerta XOR:

Entrada A	Entrada B	Salida Y
0	0	0
0	1	1
1	0	1
1	1	0

Funcionamiento interno: Como otros CIs de la familia TTL LS, utiliza transistores para una conmutación eficiente con un retardo de propagación típico de ~13 ns.

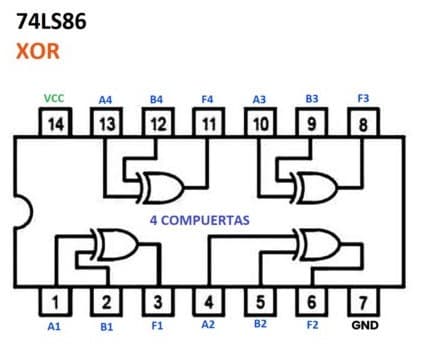

Pinout y Conexiones

El 74LS86 utiliza el mismo encapsulado y pinout DIP-14 que otras compuertas cuádruples comunes como la 7400, 7408 y 7432:

• Pin 7: GND (Tierra)
• Pin 14: VCC (+5V)
• Compuertas organizadas así:
  • Puerta 1: Entradas (Pin 1, 2), Salida (Pin 3)
  • Puerta 2: Entradas (Pin 4, 5), Salida (Pin 6)
  • Puerta 3: Entradas (Pin 9, 10), Salida (Pin 8)
  • Puerta 4: Entradas (Pin 12, 13), Salida (Pin 11)

Especificaciones Técnicas Detalladas

Especificación	Parámetro (74LS86)
Función lógica	XOR (O-Exclusiva)
Número de puertas	4 (Cuádruple)
Entradas por puerta	2
Voltaje de alimentación	4,75 – 5,25 V
Tecnología	TTL familia 74LS (LS-TTL)
Corriente de salida (I<sub>OL</sub>)	hasta 8 mA (nivel bajo)
Corriente de salida (I<sub>OH</sub>)	–0,4 mA (nivel alto)
Retardo típico (t<sub>pd</sub>)	~13 ns (propagación)
Rango T<sub>operación</sub>	0 °C a 70 °C

Variantes del Componente

• SN7486/SN74LS86: Versiones TTL.
• SN74HC86: Versión CMOS de alta velocidad, opera de 2V a 6V. Es ideal para sistemas de bajo consumo.
• SN74HCT86: Versión CMOS con entradas compatibles con niveles TTL, perfecta para integrar lógica de 3.3V y 5V.

Aplicaciones Prácticas

La compuerta XOR es muy útil para tareas de comparación y aritmética:

• Comparador lógico: Una salida XOR será "1" si los bits de entrada son diferentes, actuando como un comparador de 1 bit.
• Sumador binario (Half-Adder): Un sumador de dos bits se puede construir con una compuerta XOR (para la suma) y una compuerta AND (para el acarreo).
• Generador/Verificador de paridad: Se usan cadenas de compuertas XOR para contar el número de "1s" en un dato binario, útil para detección de errores.
• Inversor controlado: Si una entrada de la XOR se mantiene en "1", la compuerta actúa como un inversor para la otra entrada.

Recursos Prácticos

• Datasheet SN74LS86 (Texas Instruments): [Quad 2-Input XOR Gates]
• Datasheet SN74HC86 (Texas Instruments): [Quad 2-Input XOR Gates - CMOS]
• Simulaciones: Tinkercad, Falstad y otros simuladores son excelentes para construir y probar circuitos sumadores o comparadores con el 7486.

Preguntas Frecuentes (FAQ)

¿Qué compuerta es el 7486? El 7486 (o 74LS86) es un circuito integrado con cuatro compuertas lógicas XOR (O-Exclusiva) de dos entradas.

¿Cuál es la tabla de verdad de la 7486? La salida es 1 si las entradas son diferentes (0 y 1, o 1 y 0). La salida es 0 si las entradas son iguales (0 y 0, o 1 y 1).

¿Qué hace el circuito integrado 7486? Realiza la operación lógica XOR. Se usa comúnmente para comparar bits, en sumadores binarios y en circuitos de paridad.

¿A qué voltaje opera la 74LS86? Opera con voltaje estándar TTL de 5V (rango 4,75–5,25V).

¿Cómo se usa una compuerta XOR como inversor? Conecta una de las entradas a un nivel lógico ALTO (1). La otra entrada actuará como la entrada del inversor, y la salida será su valor negado.

¿Qué significan SN74LS86, 74HC86, etc.? Son diferentes familias lógicas: 74LS86 (TTL Low-Power Schottky), 74HC86 (CMOS High-speed), y 74HCT86 (CMOS con entradas TTL-compatibles). Todas realizan la función XOR pero con distintas características eléctricas.

Referencias: La información se basa en las hojas de datos oficiales de Texas Instruments y en guías técnicas de electrónica digital.
